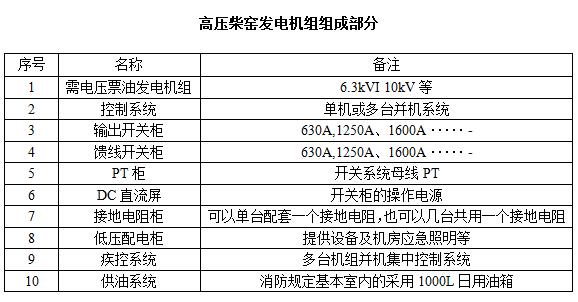

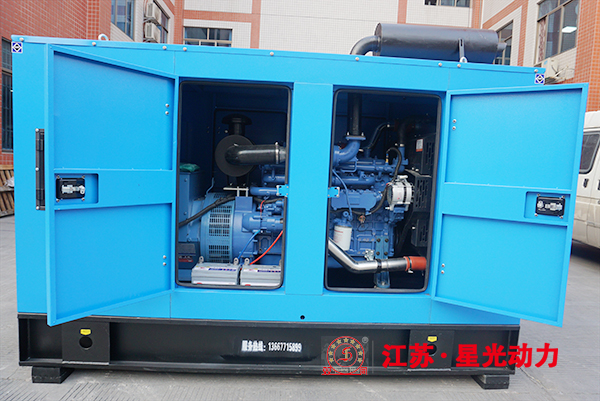

高壓柴油發電機組可在10kV母線處通過綜?？刂崎_關集中切換，一般通過變壓器帶載，變壓器可部分消除非線性負載對機組影響，同時方便功率因數調整，避免功率因數過低影響機組的功率輸出。那么高壓柴油發電機組由哪些部分組成？
1）高壓發電機組 發電機為高壓發電機，輸出電壓可以根據負載或變配電一次市電端電壓進行選型。
2）控制系統 高低壓控制系統選型基本一致，主要區別在于控制器無法直接檢測中高壓，只能接受低壓檢測，分為單機控制系統、并機控制系統。
3）輸出開關柜即發電機組配套的輸出斷路器 中高壓機組配套的開關柜根據電壓等級進行選型，主要分為12KV、17.5kV、24kV等，由于國家電網工頻電源進線端基本為10kV，故120N的額定電壓選型較多，需要配置綜合保護（分自帶差動保護和不帶差動保護選型）及其余保護等，殼架電流最小為630A，選型需要注意，根據發電機組的功率范圍基本集中在630A。
4）饋線開關柜及假負載測試柜即發電機組并機輸出配套的輸出斷路器，根據發電機組的功率區段基本集中在630A、1250A、1600A、2000A，主要根據并機機組的臺數、分支負載的容量進行選型區分。
5）PT柜 PT柜為母線PT，主要是并機時用到，因上述控制系統無法直接檢測高壓信號，需要通過PT柜變送后，二次側的信號作為檢測信號，在每個發電機組進線柜進線端均有一個小母線PT，作為發電機輸出端的電壓檢測。
6）DC直流屏因中高壓輸出斷路器的操作電源基本選擇DC 110V／DC 220V，選擇DC直流電源，作為控制輸出斷路器的自動合分閘電操機構的電源，選擇DC直流屏的容量需要根據開關柜、PT柜的數量決定其容量大小。
7）接地電阻柜 中高壓發電機組中性點需要通過電阻接地，選型根據發電機組的用途、柜子排放的空間位置進行選型，可以多臺機組共用一臺接地電阻，通過真空接觸器進行切換；亦可以采用單臺機組點對點選型接地電阻柜，主要是控制邏輯需要遵循同一并機系統只允許1臺機組的接地電阻柜投入為原則進行設計。
8）低壓配電柜 主要用于發電機組本地的低壓負載種類及容量進行選擇。
9）集控系統 主要用于多臺機組集中監控，可以個性化地根據用戶的要求進行設計，主要通過（Monitor and Control Generated System，MCGS）組態軟件進行個性化的編程，方便用戶實時監測每臺機組的狀態。
10）供油系統 因消防要求，基本選用1000L日用油箱進行設計，配置大容量的日用油罐滿足每臺機組長時間運行的要求，主要在供油系統需要針對項目進行設計，與低壓油機的供油系統沒有太大的區別。
